ĐẦU PHUN CHỮA CHÁY SPRINKLER RAPIDROP RD020
✔️Giới Thiệu Đầu Phun Chữa Cháy Sprinkler Rapidrop RD020
- Đầu phun Sprinkler Rapidrop RD020 là vòi phun nước tự động bóng đèn thông thường, đáp ứng tiêu chuẩn. Đạt tiêu chuẩnCE, VdS và LPCB . Đầu phun Sprinkler Rapidrop RD020 là các vòi phun nước chữa cháy tiêu chuẩn để lắp đặt trong các hệ thống phun nước chữa cháy được thiết kế theo quy tắc lắp đặt tiêu chuẩn, ví dụ: EN12845 hoặc các yêu cầu của cơ quan có thẩm quyền. Vòi phun nước thông thường tạo ra mô hình xả nước hình cầu. Trong tình trạng cháy, nhiệt làm cho chất lỏng trong bóng đèn bị giãn nở, làm vỡ kính và phát hành lắp ráp con dấu mùa xuân. Nước chảy từ lỗ vào vòi làm lệch hướng khuếch tán nước thành một kiểu phun đồng nhất để dập tắt hoặc kiểm soát đám cháy.
Đầu phun Sprinkler Rapidrop RD020
✔️Thông Số Kỹ Thuật Đầu Phun Chữa Cháy Sprinkler Rapidrop RD020
Hệ số K 80 (5.6)
Kích thước tiêu chuẩn : 15mm (½)
Kích thước chủ đề tiêu chuẩn : ½ NPT
Phản ứng: Tiêu chuẩn
Bóng đèn : 5mm
Áp suất làm việc tối đa 12,1 bar (175 psi)
Chất liệu : đồng thau, Chrome và sơn trắng kết thúc. Màu RAL đặc biệt có sẵn theo yêu cầu
Tiêu chuẩn : LPCB, VdS, CE, SBSC, GOST
Xuất xứ : Anh

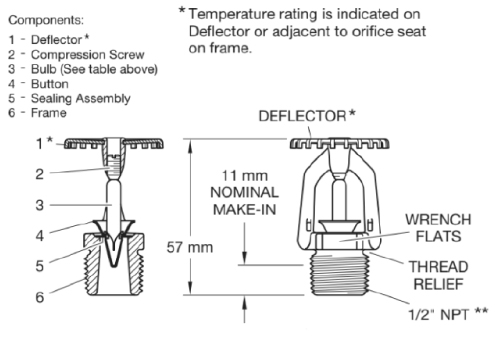

Cấu tạo đầu phun Sprinkler Rapidrop RD020
✔️Nhiệt Độ Làm Việc Của Đầu Phun Chữa Cháy Sprinkler Rapidrop RD020
.gif "Đầu Phun Sprinkler Rapidrop RD020, Đầu phun Viking")

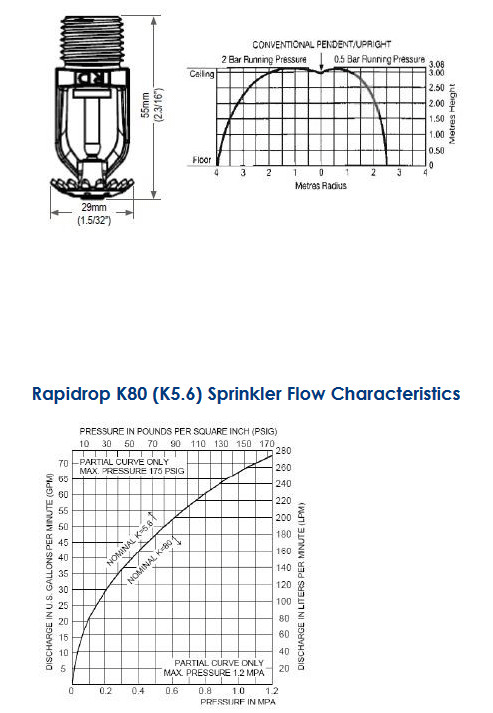

Bảo Hiểm Thiết Kế Đầu Phun Chữa Cháy Sprinkler Rapidrop RD020
- Thông thường để lắp đặt ở vị trí độc lập hoặc thẳng đứng tạo ra sự phóng điện hình cầu với tỷ lệ nước được ném lên trên trần nhà. Đối với khu vực và vị trí phủ sóng phun nước, hãy tham khảo các tiêu chuẩn NFPA 13 hoặc các quy tắc lắp đặt khác cho các hệ thống phun nước tự động theo yêu cầu của cơ quan có thẩm quyền. Các chi tiết sau đây được cung cấp cho thông tin duy nhất.
- Vòi phun nước chữa cháy Rapidrop RD023 là vòi phun nước tự động Pendent (SSP), phản ứng nhanh, bóng đèn thủy tinh
có thể tháo rời được CE, VdS, LPCB, FM phê duyệt và được liệt kê UL.
- Chúng là các đầu phun chữa cháy dạng ống thoát nước tiêu chuẩn để lắp đặt trong các hệ thống phun nước chữa cháy được
thiết kế phù hợp với các quy tắc lắp đặt tiêu chuẩn, ví dụ: EN12845 hoặc các yêu cầu của cơ quan có thẩm quyền.
- Vòi phun nước SSP Pendent tạo ra mô hình phân phối nước hình bán cầu bên dưới bộ làm lệch hướng. Trong trường hợp cháy,
nhiệt làm cho chất lỏng trong bầu thủy tinh nở ra, làm vỡ thủy tinh và giải phóng cụm đệm lò xo. Nước chảy từ lỗ phun vào
bộ phận làm lệch hướng của vòi phun nước làm khuếch tán nước thành dạng phun đồng nhất giúp dập tắt hoặc kiểm soát đám cháy.
✔️Lưu Ý Khi Lắp Đặt Đầu Phun Chữa Cháy Sprinkler Rapidrop RD020
- Lắp đặt đầu phun không đúng nhiệt độ có thể dẫn đến đầu phun hoạt động không đúng thiết kế, ảnh hưởng đến hiệu quả chữa cháy.
- Không lắp đặt sprinkler có dấu hiệu bị hư hỏng, thay toàn bộ đầu phun sprinkler bị hỏng trong quá trình lắp đặt.
- Không lắp đặt đầu phun sprinkler có ống thủy tinh bị vỡ hoặc chất lỏng trong ống bị thất thoát. Sprinkler đúng tiêu chuẩn phải xuất hiện bọt bóng khí nhỏ trong ống thủy tinh, đường kính bọt khí từ 1.6 mm (đối với đầu phun 57°C) đến 2.4 mm (đối với đầu phun 141°C).
- Không thực hiện gia công ren cho đầu phun, hành động này có thể làm hỏng cấu trúc đầu phun.
- Không sơn hoặc phủ bất kỳ lớp gì lên đầu phun sprinkler.
- Trước khi lắp đặt sprinkler phải xác định đúng model, kiểu đầu phun, hệ số K, nhiệt độ cũng như đặc tính phản ứng, độ bao phủ…
✔️Tìm hiểu thêm phân loại đầu phun sprinkler theo kiểu lắp đặt
Dựa trên kiểu lắp đặt, đầu phun sprinkler có 3 loại cơ bản như sau:
- Đầu phun sprinkler hướng lên: là đầu phun có tấm định hướng (deflector) ở phía trên khung đầu phun (frame) sao cho nước phun ra từ lỗ đầu phun hướng lên trên đập vào tấm định hướng, nước phun ra có dạng hình nón hướng lên. Đầu phun hướng lên thường được xác định với ký hiệu “SU” ( Spray Upright) được in trên tấm định hướng.
- Đầu phun sprinkler hướng xuống: là đầu phun có tấm định hướng (deflector) ở phía dưới khung đầu phun (frame) sao cho nước phun ra từ lỗ đầu phun hướng xuống trên đập vào tấm định hướng, nước phun ra có dạng hình nón hướng xuống. Đầu phun hướng xuống thường được xác định với ký hiệu “SP” ( Spray Pendent) được in trên tấm định hướng.
- Đầu phun sprinkler hướng ngang: đây là đầu phun được dùng để lắp gần tường và trần nhà với tấm định hướng song song với mái hoặc trần. Nước phun ra khỏi đầu phun có dạng hình cong của 1/4 hình cầu. Trên sprinkler có đánh dấu mũi tên chỉ hướng nước chảy ra và in chữ “SIDEWALL” và “TOP” để tránh lắp đặt sai cách.
Phân loại đầu phun theo ứng dụng
Dựa trên các đặc tính về dòng chảy, thời gian phản ứng, tầm bao phủ… mà đầu phun sprinkler thường được phân loại theo các dòng như sau:
- Đầu phun sprinkler phản ứng nhanh (Quick Response Sprinkler): là đầu phun sprinkler được thiết kế với thành phần cảm biến nhiệt phản ứng nhanh với nhiệt độ và được xem là đầu phun chuyên dụng. Ứng dụng của đầu phun phản ứng nhanh có thể được giới hạn bởi xếp loại lớp dân cư và mức nguy hiểm của khu vực bảo vệ, cần tham khảo mã ứng dụng trong các quy định.
- Đầu phun sprinkler tầm phủ rộng (Extended Coverage Sprinkler): đây là đầu phun được thiết kế với tầm phủ bảo vệ của nước phun ra lớn hơn nhiều so các đầu phun thông thường (tầm bao phủ tối đa của sprinkler được nhà sản xuất cung cấp trong tài liệu đặc tính của đầu phun). Đầu phun sprinkler tầm phủ rộng thường được sử dụng cho khu vực có mức nguy hiểm thấp và có trần phẳng.
- Đầu phun sprinkler phản ứng nhanh và tầm phủ rộng (Quick Response/Extended Coverage Sprinkler): đầu phun bao gồm đặc tính của 2 loại trên và được giới hạn ở khu vực có mức nguy hiểm thấp.
- Đầu phun sprinkler giọt lớn (Large Drop Sprinkler): đây là đầu phun đặc biệt được thiết kế để nước phun xuống có dạng hình nón, tuy nhiên nước phun ra có giọt nước lớn để thấm vào các đám cháy khó dập tắt bằng các đầu phun thông thường. Các đám cháy này thường đặc biệt nghiêm trọng, chúng tạo ra ngọn lửa lớn và các dòng đối lưu không khí làm lệch hướng dòng nước của các đầu phun thông thường trước khi đến được ngọn lửa. Các giọt nước lớn với khối lượng lớn có hiệu quả hơn trong việc thâm nhập vào ngọn lửa.
- Đầu phun sprinkler cho các trụ sở cơ quan (Institutional Sprinklers): là dòng đầu phun đặc biệt được thiết kế với các tính năng như chống bị tác động, có thuộc tính ít gây chú ý và khó bị phá vỡ khi tác động lực quá lớn lên đầu phun. Dòng đầu phun này thường được sử dụng cho các nhà giam và bệnh viện tâm thần hoặc những nơi có nguy cơ đầu phun bị tác động hoặc sử dụng đầu phun để làm tổn thương chính bản thân hoặc người khác.
- Đầu phun sprinkler cho kệ hàng (In-Rack-Sprinkler): là đầu phun dùng để bảo vệ cho các kệ hàng cao trong kho lưu trữ, nơi mà các đầu phun gắn trần thông thường không thể phun tới ngọn lửa. Đầu phun có miếng che trên đầu để bảo vệ đầu phun bởi tác động của các đầu phun phía trên khi xả nước.
- Đầu phun sprinkler phản ứng nhanh, dập tắt đám cháy sớm (Early Suppression Fast Response-ESFR): là đầu phun phản ứng nhanh với giọt nước phun ra lớn. Đầu phun này gắn trên trần và trong một vài trường hợp có thể thay thế đầu phun cho kệ hàng (in rack sprinkler), thường sử dụng để bảo vệ cho nhà kho và yêu cầu đủ áp suất và dung tích nước để đầu phun hoạt động đúng.
✔️Các Tiêu Chuẩn Tham Khảo Cho Việc Thiết Kế Hệ Thống Đầu Phun Sprinkler
Ø NFPA 13: Tiêu chuẩn thiết kế, lắp đặt hệ thống chữa cháy Sprinkler
Ø NFPA 13D: Lắp đặt hệ thống Sprinkler trong nhà ở một và hai gia đình và khu nhà sản xuất
Ø NFPA 13R: Lắp đặt hệ thống Sprinkler trong khu dân cư với chiều cao bốn tầng trở lên
Ø NFPA 20 :Tiêu chuẩn cho việc lắp đặt máy bơm cố định
Ø Bộ tiêu chuẩn TCVN 6305 (ISO 6182) Phòng cháy, chữa cháy-Hệ thống Sprinkler tự động
Ø Tiêu chuẩn 7336-2003-Hệ thống chữa cháy Sprinkler tự động.
Ø TCVN 5040 – 1990: Thiết bị phòng cháy và chữa cháy – Kí hiệu hình vẽ dùng trên sơ đồ phòng cháy – Yêu cầu kĩ thuật
Ø TCVN 5760 – 1993: Hệ thống chữa cháy – Yêu cầu chung về thiết kế, lắp đặt và sử dụng
✔️Hướng Dẫn Kiểm Tra Và Bảo Trì Đầu Phun Sprinkler Đúng Tiêu Chuẩn
- Trước khi ngắt van chính hệ thống chữa cháy để tiến hành bảo trì nên xin phép và thông báo đến bộ phận có liên quan cũng như những người bị ảnh hưởng bởi hành động này.
- Tiến hành kiểm tra các đầu phun, sprinkler có dấu hiệu ăn mòn hoặc rò rỉ phải được thay thế.
- Đầu phun không được sơn, mạ, tráng, hoặc thay đổi khác so với lúc sản xuất; sprinkler bị thay đổi phải được thay mới.
- Các sprinkler sau khi xảy ra hỏa hoạn mà vẫn chưa kích hoạt nếu bị tiếp xúc với các chất sinh ra do cháy mà không làm sạch được bằng vải hoặc bàn chải lông thì phải thay thế.
- Thường xuyên kiểm tra sự ăn mòn của sprinkler để đảm bảo tính toàn vẹn của đầu phun trong môi trường lắp đặt.
