ĐẦU BÁO KHÓI BEAM HOCHIKI SPC-24
Thông số kỹ thuật đầu báo khói Beam Hochiki SPC-24
| Điện áp định mức | 24VDC |
| Điện áp nguồn | 19VDC – 33VDC |
| Dòng điện tiêu chuẩn | – Đầu phát: 50µA @ 24VDC
– Đầu thu: 200µA @ 24VDC |
| Mức báo cháy (tại đầu thu) | 20mA @ 24VDC |
| Mức báo lỗi (tại đầu thu) | 20mA @ 24 VDC |
| Khoảng nhiệt vận hành | 10°C – 50°C |
| Khoảng nhiệt lắp đặt theo chuẩn UL | 0°C – 37,7°C |
| Độ nhạy của bộ phận kiểm tra lỗi | Bộ lọc kiểm tra Hochiki (không bán kèm) |
| Độ lệch góc cho phép (tối đa) | – Đầu phát: +/- 0,5°
– Đầu thu: +/- 1,0° |
| Kích thước | 8,1cm x14cm x 10cm |
| Lắp đặt | Gắn tường hoặc gắn trên giá đơn |
| Độ ẩm tối đa | 95% Không ngưng tụ |

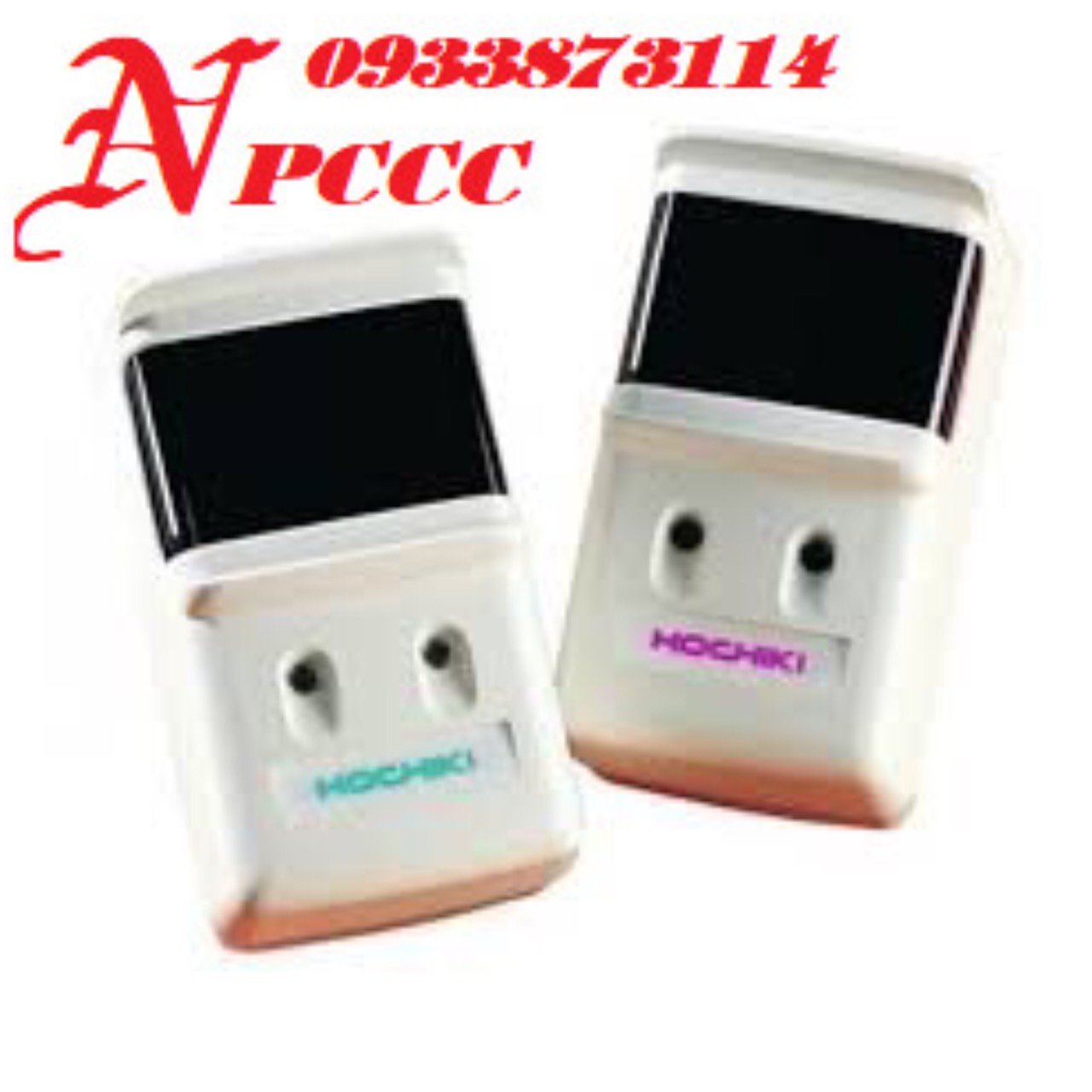

Đầu báo khói Beam Hochiki SPC-24
⇒ Xem thêm : Trung tâm báo cháy NETWORX NX8-120Zone
Tổng quan về đầu báo khói dạng Beam SPC-24 của HOCHIKI
– Đầu báo beam SPC-24 là đầu dò khói sử dụng phương thức dò khói bằng cách phát hiện mức độ che phủ chùm tia sáng giữa đầu phát và đầu thu theo một tỉ lệ đã đặt trước. Đầu báo khói dạng beam SPC-24 có nhiệt độ làm việc: 14°F – 122°F. Phạm vi giám sát rộng: Chiều ngang 15m, chiều dài báo khói tia hồng ngoại 100 mét. Thích hợp cho các khu nhà xưởng, dễ dàng trong việc lắp đặt, đi dây, bảo trì, tiết kiệm chi phí.
– Đầu thu sẽ liên tục giám sát và phân tích cường độ các tia chiếu nhận được từ đầu phát.
– Nếu có khói cắt ngang, cường độ các tia chiếu nhận được sẽ giảm xuống đến ngưỡng báo cháy, tín hiệu báo động sẽ được truyền về tủ trung tâm dưới dạng tiếp điểm khô.
⇒ Xem thêm : Bộ trung tâm báo cháy chống trộm NETWORX NX8-16Zone
Các tính năng tiêu chuẩn đầu báo khói Beam Hochiki SPC-24
- Được thiết kế với vi xử lý riêng nhằm tăng cường độ tin cậy.
- Lắp đặt và cân chinh dễ dàng với đèn LED báo cường độ tín hiệu.
- Phạm vi bảo vệ: 60 feet (18m) theo chiều ngang với khoảng cách giữa 2 beam là từ 32.8 feet (10m) – 328 ft (100m).
- Tự động cân chỉnh và báo lỗi cho trường hợp bụi.
- Có 3 mức độ nhạy có thể chỉnh được.
- Có 2 rờ-le báo cháy và báo lỗi.
- Có bộ lọc tự cân chỉnh nhằm đảm bảo độ nhạy.
- Phân biệt đầu phát và đầu thu thông qua màu sắc nhãn dán.
Có bộ lọc tự cân chỉnh nhằm đảm bảo độ nhạy.
Phân biệt đầu phát và đầu thu thông qua màu sắc nhãn dán.
Góc điều chỉnh: -6°～ 6°.
Ý nghĩ đèn báo trên đầu báo khói dạng beam SPC-24
Đang điều chỉnh: Đèn xanh và đèn vàng sáng hoặc chớp.
Trạng thái làm việc bình thường: Đèn đỏ chớp định kỳ.
Báo cháy: Đèn đỏ sáng liên tục, đèn vàng tắt. Trạng thái báo cháy sẽ được tắt khi reset nguồn.
Báo lỗi: Đèn vàng sáng liên tục, đầu báo sẽ tự động tắt báo lỗi khi điều kiện gây ra lỗi không còn nữa.
Đường truyền ánh sáng bị che chắn hoàn toàn: đầu báo báo lỗi: đèn vàng sáng, sau 20s báo cháy: đèn đỏ sáng, đèn vàng tắt.
Ứng Dụng đầu báo khói Beam Hochiki SPC-24
Đầu báo khói dạng BEAM thu phát SPC-24 bao gồm một đầu phát và một đầu thu. Đầu báo SPC-24 nên được lắp đặt ở những nơi mà khói sinh ra từ đám cháy có thể bay lên và cắt ngang qua tia chiếu giữa đầu phát và đầu thu này. Đầu thu có nhiệm vụ giám sát và phân tích cường độ các tia chiếu đến từ đầu phát. Khi khói từ đám cháy làm ngắt quãng tín hiệu với cường độ vượt quá mức cho phép, tín hiệu báo cháy sẽ được phát đi.
Đầu báo SPC-24 có khả năng phát hiện những vụ cháy nguy hiểm trong thực tế, trong khi những loại đầu báo khác thường không thể phản hồi nhanh hoặc không có tín hiệu phản hồi khi có hỏa hoạn. Một số ví dụ về những nơi mà đầu báo khói dạng chùm tia đã từng báo cháy thành công như: hội trường, phòng gym, nhà hát, bảo tàng, nhà thờ, nhà máy, đường hầm, trang trại, nhà kho, buồng tiêu âm, các khu vực có vận tốc gió lớn…
Đầu báo khói dạng Beam SPC-24 có thể được sử dụng kết hợp cùng với những loại đầu báo khói truyền thống khác để tạo ra một hệ thống cảnh báo toàn diện hơn.
Vận hành đầu báo khói Beam Hochiki SPC-24
Chùm tia hồng ngoại tạo ra bởi đầu phát được thu lại bởi đi-ốt quang của đầu thu và chuyển thành tín hiệu điện thế. Tín hiệu này tiếp tục được khuếch đại và đưa vào bộ vi xử lý bằng một mạch chuyển đổi tương tự ra số. Tín hiệu tia ban đầu sau khi lưu trữ trong bộ vi xử lý sẽ được sử dụng để tham khảo và so sánh với các tín hiệu tia nhận được sau này.
Khi sự khác biệt giữa cường độ chùm tia hiện tại và dữ liệu tham chiếu vượt quá ngưỡng cho phép, tín hiệu báo cháy sẽ được phát đi. Nếu tia hồng ngoại bị cản trở tới hơn 90% (trái ngược với việc bị cản trở một phần bởi khói) trong vòng hơn 9 giây thì sẽ có tín hiệu báo lỗi và đầu báo sẽ tự động cài đặt về trạng thái bình thường khi vật cản bị loại bỏ.
Bộ vi xử lý cũng tự căn chỉnh khi có thay đổi trong cường độ tín hiệu nhận được theo thời gian, gây ra bởi ô nhiễm quang học. Những thay đổi này thường xảy ra sau từ từ làm giảm cường độ tín hiệu của chùm tia, bộ vi xử lý sẽ căn chỉnh bằng cách đưa tín hiệu tới gần mức dữ liệu tham chiếu với tốc độ xấp xỉ 1%/giờ. Khi khả năng căn chỉnh này đạt tới giới hạn (lượng ánh sáng nhận được thay đổi quá 50%), đầu báo SPC-24 sẽ tự động báo lỗi.
Khi có yêu cầu kiểm tra về độ nhạy của đầu báo SPC-24 có thể sử dụng bộ lọc kiểm tra hiệu chuẩn.
Lắp đặt đầu báo khói Beam Hochiki SPC-24
Đầu báo Hochiki SPC-24 cần được lắp đặt theo bản hướng dẫn đi kèm thiết bị. Tham khảo tại tiêu chuẩn NFPA để có thêm thông tin quy định về không gian lắp đặt, bề mặt trần nhà và các lưu ý trong thiết kế khác.
⇒ Xem thêm :Bộ trung tâm báo cháy chống trộm NETWORX NX8-24Zone
HƯỚNG DẪN CÁCH LẮP ĐẶT ĐẦU BÁO KHÓI BEAM HOCHIKI SPC – 24.
Khi lắp đặt đầu báo khói Beam Hochiki – 24 ta cần lựa chọn vị trí gắn đầu phát và đầu thu phải chắc chắn không bị rung động, không bị che khuất giữa đầu phát và đầu thu.

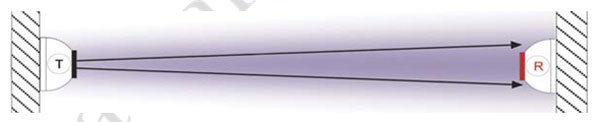

Sơ đồ lắp đặt đầu phát và đầu thu đầu báo khói Beam Hochiki spc – 24.

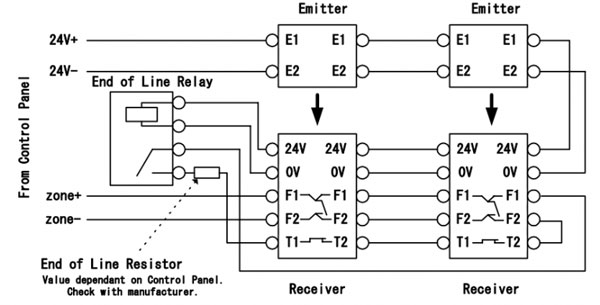

Sơ đồ lắp rắp điện cho kết nối 4 dây
⇒ Xem thêm : Dịch vụ nạp bình chữa cháy giá rẻ tận nơi
Hướng dẫn điều chỉnh đầu phát và đầu thu.
Sử dụng trục quang học của đầu phát để điều chỉnh lỗ tầm nhìn của đầu phát sao cho khi nhìn vào lỗ tầm nhìn ta thấy được đầu thu nằm trong lỗ tầm nhìn, xong đóng nắp đầu phát lại.Rồi ta qua phía đầu thu sử dụng trục quang học của đầu thu để điều chỉnh đầu lỗ tầm nhìn của đầu thu sao cho khi nhìn vào lỗ tầm nhìn ta thấy được đầu phát nằm trong lỗ tầm nhìn, xong đóng nắp đầu thu lại.
Đèn màu xanh trên đầu phát và đầu thu sáng nhấp nháy là hoạt động bình thường.

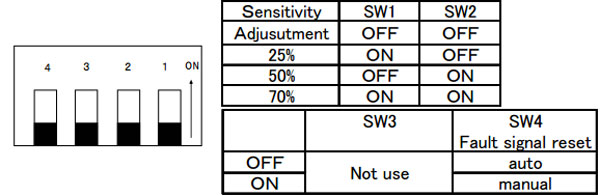

Hướng dẫn điều chỉnh độ nhạy của đầu báo.
Điều chỉnh độ nhạy và thiết lập hệ thống.
⇒ Xem thêm : Danh mục sản phẩm đầu báo khói dạng BEAM
