Cách Lắp Đặt Đầu Báo Khói Dạng Beam

⭐⭐⭐Đầu Báo Khói Dạng BEAM Thu Phát SPC-24

⭐Thông Số Kỹ Thuật
Điện áp định mức    24VDC
Điện áp nguồn    19VDC – 33VDC
Dòng điện tiêu chuẩn    –          Đầu phát: 50µA @ 24VDC
–          Đầu thu: 200µA @ 24VDC

Mức báo cháy (tại đầu thu)    20mA @ 24VDC
Mức báo lỗi (tại đầu thu)    20mA @ 24 VDC
Khoảng nhiệt vận hành    10°C – 50°C
Khoảng nhiệt lắp đặt theo chuẩn UL    0°C – 37,7°C
Độ nhạy của bộ phận kiểm tra lỗi    Bộ lọc kiểm tra Hochiki (không bán kèm)
Độ lệch góc cho phép (tối đa)    –          Đầu phát: +/- 0,5°
–          Đầu thu: +/- 1,0°

Kích thước    8,1cm x14cm x 10cm
Lắp đặt    Gắn tường hoặc gắn trên giá đơn
Độ ẩm tối đa    95% Không ngưng tụ

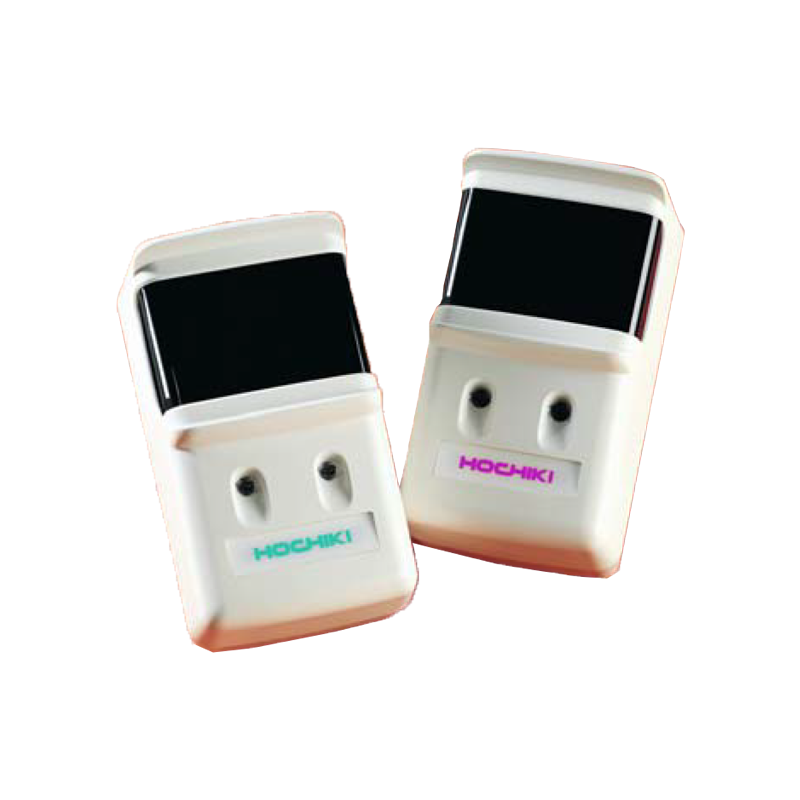

Đầu Báo Khói Dạng BEAM Thu Phát SPC-24

⇒ Xem thêm : Danh mục thiết bị báo cháy YungYang Đài Loan

⇒ Xem thêm : Dịch vụ nạp bình chữa cháy giá rẻ tận nơi

⭐Tính Năng Tiêu Chuẩn
Bộ vi xử lý chính xác, đáng tin cậy
Lắp đặt và căn chỉnh dễ dàng với đèn LED báo cường độ tín hiệu
Phạm vi bảo vệ: 18,3m theo chiều ngang với khoảng cách giữa 2 đầu thu – phát là 10m – 100m
Tự động căn chỉnh trong trường hợp báo lỗi hoặc có bụi bẩn
Bao gồm ba mức độ nhạy có thể chỉnh được
Sử dụng chế độ A báo cháy và chế độ B báo lỗi
Có bộ lọc hiệu chỉnh để đảm bảo độ nhạy (bán riêng)
Đầu phát và đầu thu được dán nhãn đỏ và xanh để dễ dàng phân biệt
Có thể điều chỉnh qua lại giữa ba mức cài đặt tại mỗi khoảng 25%, 50% và 70%
Chống sốc điện và sóng RF.
Đèn LED báo hiệu đỏ khi đạt tới ngưỡng báo cháy

⭐Ứng Dụng
Đầu báo khói dạng BEAM thu phát SPC-24 bao gồm một đầu phát và một đầu thu. Đầu báo SPC-24 nên được lắp đặt ở những nơi mà khói sinh ra từ đám cháy có thể bay lên và cắt ngang qua tia chiếu giữa đầu phát và đầu thu này. Đầu thu có nhiệm vụ giám sát và phân tích cường độ các tia chiếu đến từ đầu phát. Khi khói từ đám cháy làm ngắt quãng tín hiệu với cường độ vượt quá mức cho phép, tín hiệu báo cháy sẽ được phát đi.

Đầu báo SPC-24 có khả năng phát hiện những vụ cháy nguy hiểm trong thực tế, trong khi những loại đầu báo khác thường không thể phản hồi nhanh hoặc không có tín hiệu phản hồi khi có hỏa hoạn. Một số ví dụ về những nơi mà đầu báo khói dạng chùm tia đã từng báo cháy thành công như: hội trường, phòng gym, nhà hát, bảo tàng, nhà thờ, nhà máy, đường hầm, trang trại, nhà kho, buồng tiêu âm, các khu vực có vận tốc gió lớn…

Đầu báo khói dạng Beam SPC-24 có thể được sử dụng kết hợp cùng với những loại đầu báo khói truyền thống khác để tạo ra một hệ thống cảnh báo toàn diện hơn.

⭐Vận Hành
Chùm tia hồng ngoại tạo ra bởi đầu phát được thu lại bởi đi-ốt quang của đầu thu và chuyển thành tín hiệu điện thế. Tín hiệu này tiếp tục được khuếch đại và đưa vào bộ vi xử lý bằng một mạch chuyển đổi tương tự ra số. Tín hiệu tia ban đầu sau khi lưu trữ trong bộ vi xử lý sẽ được sử dụng để tham khảo và so sánh với các tín hiệu tia nhận được sau này.

Khi sự khác biệt giữa cường độ chùm tia hiện tại và dữ liệu tham chiếu vượt quá ngưỡng cho phép, tín hiệu báo cháy sẽ được phát đi. Nếu tia hồng ngoại bị cản trở tới hơn 90% (trái ngược với việc bị cản trở một phần bởi khói) trong vòng hơn 9 giây thì sẽ có tín hiệu báo lỗi và đầu báo sẽ tự động cài đặt về trạng thái bình thường khi vật cản bị loại bỏ.

Bộ vi xử lý cũng tự căn chỉnh khi có thay đổi trong cường độ tín hiệu nhận được theo thời gian, gây ra bởi ô nhiễm quang học. Những thay đổi này thường xảy ra sau từ từ  làm giảm cường độ tín hiệu của chùm tia, bộ vi xử lý sẽ căn chỉnh bằng cách đưa tín hiệu tới gần mức dữ liệu tham chiếu với tốc độ xấp xỉ 1%/giờ. Khi khả năng căn chỉnh này đạt tới giới hạn (lượng ánh sáng nhận được thay đổi quá 50%), đầu báo SPC-24 sẽ tự động báo lỗi.

Khi có yêu cầu kiểm tra về độ nhạy của đầu báo SPC-24 có thể sử dụng bộ lọc kiểm tra hiệu chuẩn.

⇒ Xem thêm : giá treo tường bình chữa cháy

⇒ Xem thêm : Các sản phẩm theo thông tư 150/2020/TT-BCA 31/12/2020 BCA

⭐⭐⭐Đầu báo khói Beam dạng phản xạ GST I-9105R

Là đầu báo khói chiếu dạng phản xạ, phù hợp để bảo vệ các khu vực có trần nhà cao, có thể sử dụng cho cả hệ thống địa chỉ của GST hoặc dùng trong hệ thống báo cháy thông thường. Khi đầu báo được kết nối với tủ trung tâm, thông tin trạng thái đầu báo sẽ được gửi qua đường loop, địa chỉ đầu báo được cài đặt thông qua bộ cài đặt địa chỉ cầm tay. Nếu không được kết nối với tủ trung tâm địa chỉ, đầu báo sẽ hoạt động ở dạng báo cháy thường, truyền trạng thái báo cháy, báo lỗi thông qua các tiếp điểm khô. Đầu báo phải được sử dụng với các kính phản xạ, 1 hoặc 4 miếng tùy thuộc vào khoảng cách đến đầu báo.

⭐Nguyên lý hoạt động :

Khi khói làm che khuất một phần đường tia hồng ngoại đến một nồng độ nhất định và duy trì điều kiện này liên tục trong thời gian từ 30 – 45 giây, đầu báo GST sẽ tự động kích hoạt & phát tín hiệu báo động về trung tâm, giúp kịp thời xử lý sự cố một cách nhanh nhất. Khi đã sử lý xong sự cố, đầu báo này sẽ được reset từ xa thông qua tủ trung tâm báo cháy.
– Đầu báo khói Beam GST vùng giám sát rộng: 8-100m.
 – Kết hợp bộ thu và bộ phát giúp cho việc lắp đặt và điều chỉnh dễ dàng.
 – Đơn giản và kinh tế cài đặt bộ truyền và gương phản xạ.
 – Nhanh chóng và dễ dàng thiết lập cường độ.
 – Sử dụng bộ vi xử lí.
 – Chức năng tự kiểm tra có thể giám sát lỗi.
 – Tự động bù do việc làm suy yếu tín hiệu của bộ nhận do các nhân tố như bụi bẩn, dao động vị trí, và bộ phát.
 – Đầu báo khói Beam dạng phản xạ GST I-9105R sử dụng vi xử lí kĩ thuật SMT.
 – Thu hút và thẩm mỹ.

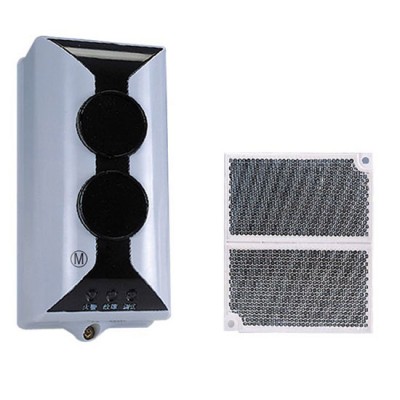

Đầu báo khói Beam dạng phản xạ GST I-9105R

⇒ Xem thêm : Các loại bình chữa cháy thông dụng có kiểm định BCA

⭐THÔNG TIN KỸ THUẬT: ĐẦU BÁO BEAM PHẢN XẠ GST I-9105R
 – Tiêu chuẩn: BS EN54 Part12.
 – Tỉ lệ giám sát: IP20* (IP 66 thru glue seal).
 – Điện áp làm việc: 24Vdc (±10%)
 – Dòng vận hành: dòng tĩnh: 12mA, dòng báo động: 22 mA.
 – Chiều dài đường đi ánh sáng: 8-100m.
 – Chiều rộng giám sát: 14m
 – Diện tích quan sát: 1400m2.
 – Nhiệt độ làm việc: -10°C to +50°C.
 – Độ ẩm 95%.
 – Ứng dụng: trong nhà.
 – Vật liệu và màu sắc: ABS, xám
 – Dây: 1 pair 24Vdc, 1pair tín hiệu.
 – Kích thước: 206 mm x 95mm x 95mm

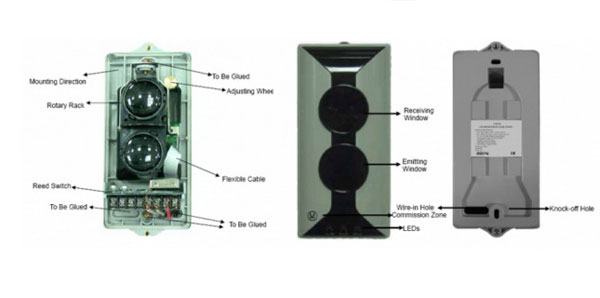

Đầu báo khói Beam dạng phản xạ GST I-9105R

⇒ Xem thêm : Đầu báo khói Beam Hochiki SPC-24

⭐HƯỠNG DẪN LẮP ĐẶT BEAM GST I-9105R C-9105R

✔️Các bước thao tác :
Lấy các màng nhựa ra khỏi đầu dò, chú ý không làm xướt bề mặt.

Cấp nguồn 24VDC cho đầu dò. 2 phút sau, dùng tấm Magnet che xung quanh LED đỏ. Khi này, xảy ra 2 trường hợp:
1. LED xanh chớp nháy.
2. LED xanh sáng liên tục.
Lấy tấm Magnet ra.

3. Tùy vào LED xanh sáng như thế nào mà ta chia làm 2 trường hợp:
- Nếu LED xanh nhấp nháy, ánh sáng nhận về còn yếu (tần số nhấp nháy của LED càng chậm, tín hiệu nhận về càng yếu). Điều chỉnh bánh xe và máng trượt trên đầu dò để chỉnh hướng tia hồng ngoại cho đến khi LED xanh sáng rõ và liên tục.
- Nếu LED xanh sáng liên tục là OK.

❌Chú ý: Quan sát cẩn thận để chắc chắn rằng tín hiệu nhận về nhờ phản xạ trên tấm phản quang nhiều hơn do phản xạ trên các vật xung quanh. Nếu không chắc chắn, có thể che tấm phản quang lại để test.

4. Cố định chắc chắn lại đầu dò.
5. LED xanh sáng liên tục, đặt tấm Magnet vào vùng kí hiệu M cho đến khi LED vàng sáng liên tục, sau đó lấy tấm Magnet ra và phải chắn chắn không có vật gì che đường đi tia sáng. Khoảng 5s sau, đầu dò sẽ bắt đầu tự động điều chỉnh. LED vàng nhấp nháy có nghĩa là tín hiệu yếu, LED xanh nhấp nháy có nghĩa là tín hiệu mạnh. 10s sau, nếu các LED đỏ – vàng – xanh nhấp nháy luân phiên có nghĩa là đầu dò không tự điều chỉnh được và không thể chuyển qua hoạt động kiểm soát được Khi này, hãy điều chỉnh lại từ bước 2). Nếu LED vàng – xanh sáng mạnh, LED đỏ nhấp nháy có nghĩa đầu dò đã sẵn sàng hoạt động.

✔️Kiểm tra báo cháy
Sau khi chỉnh đầu dò xong khoảng 20s, che đầu dò và đầu nhận bằng tấm thử IR Light Filter, nếu hoạt động bình thường đầu dò sẽ báo cháy trong 30s và LED đỏ sáng, công tắc báo cháy thụ động đóng lại. Bỏ tấm thử ra, đầu dò trở lại hoạt động bình thường, không có báo động cháy hoặc lỗi.

✔️Kiểm tra lỗi
Che nhanh đầu dò và đầu nhận bằng tấm thử IR Light Filter rồi sau đó lấp ra ngay, nếu đầu dò hoạt động bình thường LED vàng sáng khi bị che và tắt khi hết bị che.

✔️Điều kiện lắp đặt
Đầu dò hoạt động dựa vào nguyên tắc đường đi của tia hồng ngoại bị che. Tránh che khuất đường đi của tia tín hiệu khi lắp đặt. Vị trí treo đầu dò và tấm phản quang phải chắc chắn và có về mặt phẳng. Đầu dò được treo thẳng đứng trên bề mặt lắp đặt. Người lắp phải chú ý đến ảnh hưởng của môi trường (mùa nắng hoặc mùa mưa) có thể làm thay đổi hình dạng bề mặt của vị trí lắp đặt. Nếu đầu dò được lắp trên các giá đỡ, phải chú ý giá đỡ phải cố định và chắn chắn.
❌Không lắp đặt đầu dò ở những vị trí sau:
- Cao quá 40m.
- Không có mái che.
- Cao dưới 1.5m.
- Nơi có quá nhiểu bụi bẩn, bột hoặc hơi nước.
- Nơi có nhiệt độ cao.
- Khó bảo trì.
- Vị trí lắp đặt chịu ảnh hưởng mạnh của rung động cơ khí.
- Có vật cố định hoặc chuyển động cách đường đi tia hồng ngoại khoảng 1m.
- Nơi có từ trường cao.

⇒ Xem thêm : Đầu báo khói Beam Tanda JTY-HF-TX670

⭐⭐⭐Đầu dò khói Beam Multron DET-640-RB
- Đầu dò chùm tia phản xạ là đầu dò khói tia hồng ngoại phản xạ, phải được sử dụng cùng với bộ phản xạ. Số lượng (các) phản xạ được sử dụng (1 đến 4) phụ thuộc vào khoảng cách phủ sóng từ máy dò.
- Với bộ vi xử lý tích hợp, máy dò có khả năng phân tích và phán đoán. Máy dò có thể tự động thực hiện điều chỉnh hệ thống và bù trừ do các biến thể trong dữ liệu môi trường, thông qua thuật toán cố định với các chỉ dẫn bằng LED và tín hiệu thông qua các đầu ra đầu ra.
- Độ nhạy của máy dò có thể được điều chỉnh trường, để tăng phạm vi ứng dụng. Các máy dò có thể được sử dụng với tất cả các thương hiệu lớn của các bảng báo cháy thông thường, và các dải báo cháy địa chỉ của chúng tôi.

⭐Tính năng, đặc điểm

Đầu báo khói dạng Beam là lựa chọn phù hợp cho việc bảo vệ những khu vực có trần nhà cao như nhà xưởng xí nghiệp, mà các dạng đầu dò khác rất khó để lắp đặt và bảo trì.

Đầu báo Beam Multron DET 640RB được thiết kế với công nghệ tiên tiến, phạm vi bảo vệ lên đến 1400 m2, có tia laser chỉ chính xác vị trí lắp đặt gương phản xạ và hiển thị số phần trăm tia nhận về.

Đầu báo khói dạng Beam Multron DET-640-RB là đầu dò khói sử dụng phương thức dò khói bằng cách phát hiện mức độ che phủ chùm tia sáng giữa đầu phát và đầu thu theo một tỉ lệ đã đặt trước.

- Liên kết không bị nhiễu, sử dụng màn hình hướng dẫn kỹ thuật số tích hợp với chùm tia laser
- Tự động bù để giảm tín hiệu nhận
- Fire & Fault giao tiếp đầu ra rơle
- Độ nhạy lập trình của người dùng
- Tự chẩn đoán lỗi nội bộ
- Được thiết kế theo tiêu chuẩn EN 54-12: 2002
- LPCB đã được phê duyệt

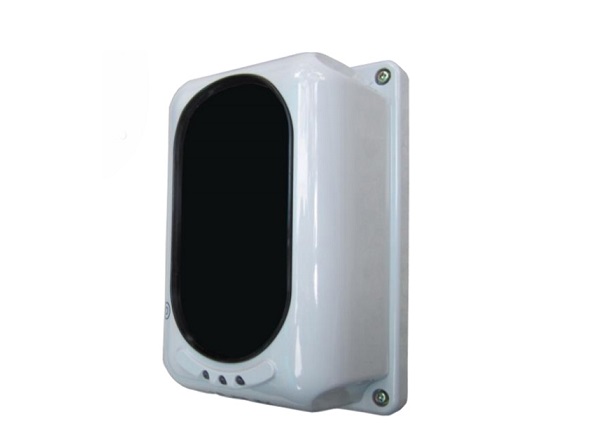

Đầu dò khói Beam Multron DET-640-RB

⇒ Xem thêm : Danh mục sản phẩm đầu báo khói dạng BEAM

⭐Thông số kỷ thuật
- Mã sản phẩm : DET-640-RB
- Thương hiệu : Multron
- Xuất xứ : Singapore
- Điện áp hoạt động: 24VDC (phạm vi 20VDC đến 28VDC)
- Dòng chờ: 18mA
- Dòng báo động : 33mA
- Phạm vi phát hiện: Khoảng cách từ 8m đến 100m
- Khu vực giám sát : Diện tích tối đa: 14 x 100 = 1400m2; Chiều rộng tối đa: 14m
- Dây điện : VDC hai lõi không phân cực; Vòng lặp phát hiện hai lõi không phân cực
- Nhiệt độ làm việc : -10°C – 50°C
- Độ ẩm tương đối: 95% Không ngưng tụ
- Vật liệu : Nhựa ABS
- Màu sắc : Xám với màn hình đen
- Trọng lượng: 650 gram (có lắp khung)
- Bảo vệ chống xâm nhập : IP30

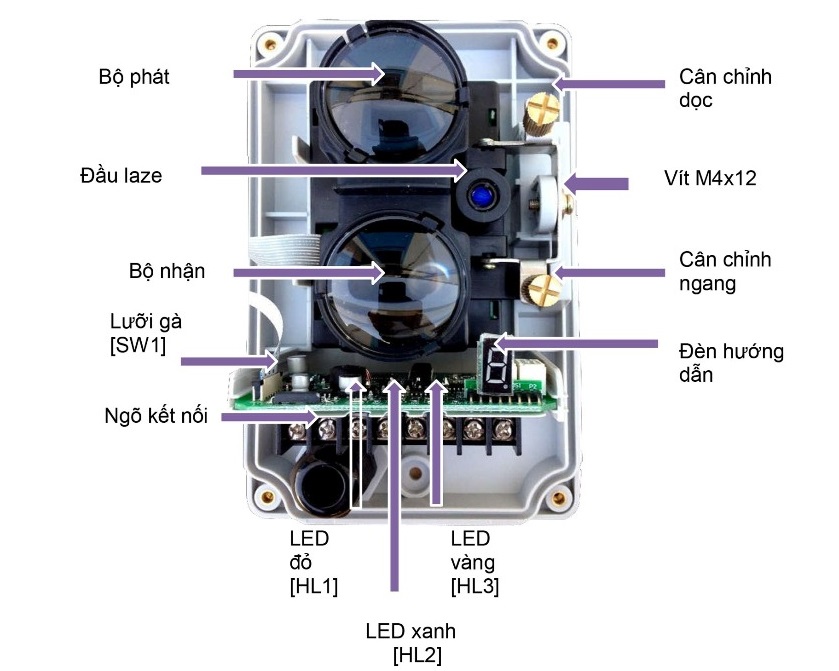

Đầu dò khói Beam Multron DET-640-RB

⇒ Xem thêm : Danh mục sản phẩm thiết bị báo cháy của các hãng thông dụng hiện nay

Đầu báo khói dạng Beam là lựa chọn phù hợp cho việc bảo vệ những khu vực có trần nhà cao như nhà xưởng xí nghiệp, mà các dạng đầu dò khác rất khó để lắp đặt và bảo trì.

Đầu báo Beam Multron DET 640RB được thiết kế với công nghệ tiên tiến, phạm vi bảo vệ lên đến 1400 m2, có tia laser chỉ chính xác vị trí lắp đặt gương phản xạ và hiển thị số phần trăm tia nhận về.

Đầu báo khói dạng Beam Multron DET-640-RB là đầu dò khói sử dụng phương thức dò khói bằng cách phát hiện mức độ che phủ chùm tia sáng giữa đầu phát và đầu thu theo một tỉ lệ đã đặt trước.

⭐⭐⭐Đầu khói Beam phản xạ chỉnh bằng tia laser Tanda TX7130
Đầu báo khói beam Tanda TX7130 tích hợp đèn laser và đèn hướng dẫn kỹ thuật số cho giải pháp cân chỉnh dễ dàng cho người sử dụng. Các tia Laser chỉ chính xác chỉ vị trí nơi để gắn gương và có thêm màn hình hiển thị hướng dẫn kỹ thuật số cho phép giám sát và hướng dẫn về cường độ ánh sáng thực tế giữa gương và đầu báo mà không thể nhìn thấy bằng mắt thường làm cho nó dễ dàng hơn và thuận tiện trong sự cân chỉnh.
Đầu báo khói beam Tanda TX7130 có 4 mức cân chỉnh hoạt động từ 8 đến 20, 40, 70 và 100 mét với 3 mức độ cân chỉnh cảm biến từ 2.6 dB đến 4.8 dB để đáp ứng yêu cầu từng môi trường lắp đặt. Đầu báo khói beam Tanda TX7130 làm việc dựa trên nguyên tắc sự mờ dần của tia phản chiếu. Dùng kết hợp với 1 tấm gương, nó sẽ báo cho trung tâm báo cháy khi tia đầu beam bị mờ bởi khói. Sự kết hợp an toàn và nhanh chóng của vi xử lý trên bo cho phép đầu báo tự cân chỉnh sai số dẫn đến sự tự động hóa cao hơn.
Đầu báo khói beam Tanda TX7130 lý tưởng để sử dụng tại khu vực rộng lớn với trần nhà cao như nhà kho, khu vực lưu trữ lớn, trung tâm mua sắm, trung tâm giải trí, hội trường triễn lãm, hành lang khách sạn, nhà máy in, xí nghiệp may mặc, viện bảo tàng và nhà tù, cũng như những nơi mà phân tử khói nhẹ và khí ăn mòn tồn tại.

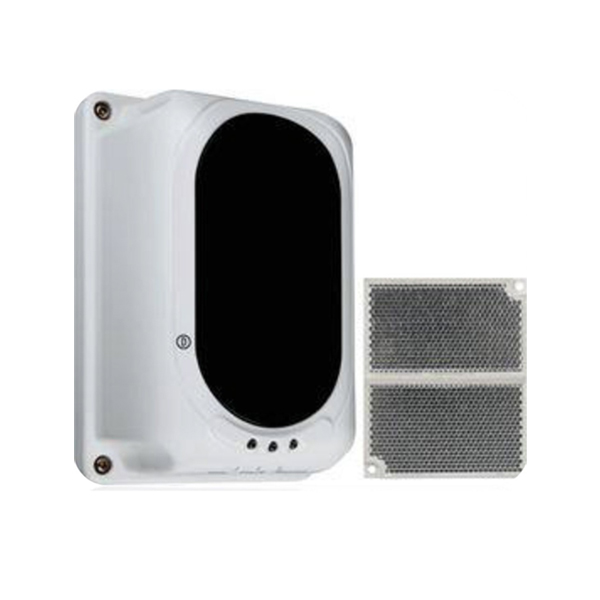

Đầu khói Beam phản xạ chỉnh bằng tia laser Tanda TX7130

⇒ Xem thêm : Kệ đơn đựng 1 bình chữa cháy

⭐Tính năng nổi bật chính của đầu báo khói beam tanda TX7130
1. Sản xuất theo tiêu chuẩn EN 54-12
2. Cân chỉnh dễ dàng, với sự tích hợp màn hình hướng dẫn kỹ thuật số và đèn laser
3. Sử dụng thiết kế đầu beam đơn-cuối thông qua gương phản chiếu
4. Bốn Bốn phạm vi rộng giám sát 8-100 mét thông qua bộ mã hóa
5. Ba mức lập trình điều chỉnh độ nhạy
6. Tích hợp vi xử lý
7. Tính năng tự phân tích có thể giám sát lỗi bên trong
8. Sự đền bù tự động cho các yếu tố làm suy yếu tín hiệu nhận được, chẳng hạn như bụi bẩn, chuyển động về vị trí và lão hóa của bộ phát.
9. Rờ-le tiếp điểm báo cháy và lỗi
10. Vẻ ngoài đẹp và hấp dẫn
11. Giải pháp cân chỉnh thân thiện với người dùng thật.
[Vui lòng đọc tài liệu hướng dẫn sử dụng trước khi lắp đặt và vận hành thiết bị] Đầu báo khói beam Tanda TX7130

Đầu khói Beam phản xạ chỉnh bằng tia laser Tanda TX7130

⇒ Xem thêm : Chuông báo cháy Yun Yang nhập khẩu Đài Loan FIRE ALARM BELL

⭐Thông số kỹ thuật của đầu báo khói beam tanda TX7130
- Model: TX7130
- Thương hiệu : TANDA
- Xuất xứ : Singapore
- Tiêu chuẩn: EN54–12, LPCB / CE-PRC
- Giao thức: T & A 7
- Điện thế vận hành: 20 V đến 28 V DC
- Thông số dòng điện : Chờ ≤28mA; Vận hành ≤56mA; Báo cháy ≤38mA
- Mức cảm biến [thông qua bộ mã hóa]:
+ Mức 1: 2.6 dB Cảm biến cao
+ Mức 2: 3.4 dB Cảm biến trung bình
+ Mức 3: 4.8 dB Cảm biến thấp
- Chiều dài chùm tia [thông qua bộ mã hóa]:
+ Khoảng cách 1: 8 đến 20 mét Đường dẫn ngắn
+ Khoảng cách 2: 20 đến 40 mét Đường dẫn ngắn
+ Khoảng cách 3: 40 đến 70 mét Đường dẫn bình thường
+ Khoảng cách 4: 70 đến 100 mét Đường dẫn dài
- Góc chùm tia: ±0.5º mỗi hướng
- Hướng dẫn cân chỉnh: chùm tia laser
- Màn hình hướng dẫn: KTS Ống nước nixie
- Đèn LED chỉ báo: Đỏ: cháy ; Vàng: Lỗi ; Xanh: Cân chỉnh
- Thời gian reset: Ít hơn 2 giây
- Rờ le [Cháy & Lỗi]: Thường hở/Thường đóng 2.0 A; 30 VDC
- Chất liệu: Nhựa ABS
- Màu sắc :  trắng
- Kích thước : L:190.87 x W:126.87 x H:91.96 mm
- Trọng lượng : 440 gm
- Trọng lượng: 0.130 Kg (kèm đế)
- Nhiệt độ hoạt động / Mức bảo vệ: -10°C đến 55°C / IP30 [IP66 niêm bằng keo]
- Độ ẩm: 0 đến 95% độ ẩm xung quanh, không ngưng tụ

⭐Nguyên lý hoạt động của đầu báo beam Tanda TX7130
TX7130 là loại đầu báo khói tia chiếu có bộ thu và bộ phát ở trên cùng một thiết bị. Tanda sử dụng một gương phản chiếu lắp ở vị trí đối diện để phản xạ chùm tia hồng ngoại đó trở lại thiết bị với độ tán xạ tối thiểu.
Trong đám cháy, khi có luồng khói bay cắt qua chùm tia hồng ngoại giữa đầu beam và gương phản xạ, một phần của chùm tia sáng hồng ngoại này bị hấp thụ hoặc tán xạ. Điều này làm cho tín hiệu nhận về bộ thu bị giảm cường độ. Khi đó, đầu báo sẽ phân tích tín hiệu này và sử dụng những thuật toán phức tạp để so sánh thông tin với kho dữ liệu đã lưu trữ sẵn trong bộ vi xử lý. Bằng việc phân tích này, đầu báo beam sẽ đưa ra quyết định xem liệu đây có phải là khói do đám cháy thật hay không, và từ đó có bật rơ le báo cháy tương ứng và đèn LED hiển thị tình trạng cháy. Khi có báo cháy, đèn LED trên đầu báo sẽ chớp nháy liên tục.
Khi lắp đặt đầu báo beam cần lưu ý tránh để các vật khác chắn luồng tia chiếu giữa thiết bị và gương phản xạ để tránh hiện tượng báo cháy giả.

⭐Hướng dẫn lắp đặt đầu báo beam Tanda TX7130

✔️Chỉ báo bằng đèn LED
- Đèn LED ĐỏNháy sáng khi có hiện tượng cháy
- Đèn LED Vàng Nháy sáng khi có ít nhất một lỗi trên thiết bị
- Đèn LED Xanh Nháy sáng khi hoạt động bình thường
✔️Chuẩn bị lắp đặt
Đầu báo khói beam nên được lắp đặt, vận hành và bảo trì bởi các kỹ sư được đào tạo chuyên nghiệp. Công việc lắp đặt nên tuân theo các quy định trong tiêu chuẩn BS 5839 phần 1 và EN54
❌Lưu ý: Các chi tiết trong thiết bị cần được giữ gìn cẩn thận, đặc biệt là công tắc từ.
Nếu trần nhà thấp hơn 8m, nên lắp đầu báo beam ở dưới trần khoảng 0.5–1m
Nếu trần nhà cao hơn 8m, nên lắp đầu báo beam cách trần tối thiểu 0.5m
Nên lắp đầu báo ở vị trí khô, sạch và không bị rung lắc, không bị nhiễm từ, không có ánh nắng trực tiếp hay các vật chắn giữa đầu báo và gương phản xạ.
Hãy chắc chắn rằng trong quá trình hoạt động hàng ngày, không có vật gì đủ cao di chuyển qua và chắn luồng tia sáng. Điều này có thể gây ra báo cháy giả.
✔️Treo đầu báo beam lên vị trí
Sử dụng đế treo có sẵn trong hộp sản phẩm, đánh dấu vị trí sẽ khoan bắt vít.
Khoan 4 lỗ và đặt nở 8mm.
Sử dụng bốn vít ST4x30 để lắp đế treo cố định vào
Gắn đế đầu báo vào đế treo, sử dụng 2 vít M4x12x10
✔️Treo gương phản xạ
Tùy theo từng công trình, nếu khoảng cách tới gương là từ 8–40m, lắp 1 gương là đủ; nếu khoảng cách là từ 40–100m, cần phải lắp 4 gương
Đánh dấu vị trí đặt gương để khoan bắt vít.
Treo gương bằng 2 vít ST4x30
✔️Chi tiết đấu dây
Dây (cáp) đấu đến đầu báo phải sử dụng đầu cốt kèm theo trong hộp sản phẩm. Tiết diện dây lớn nhất là 1.5mm ². Nhớ xem kỹ cực âm dương
⭐Lập trình độ nhạy và khoảng cách
Độ nhạy và khoảng cách hoạt động của đầu báo khói beam Tanda có thể được điều chỉnh tại công trường bằng bộ lập trình cầm tay. Bộ lập trình này có thể mua hoặc mượn tại đại lý cung cấp. Xem hình 8.
❌Lưu ý: Nhớ ngắt cả điện nguồn và dây tín hiệu khỏi đầu báo khi tiến hành kết nối với bộ lập trình cầm tay.
✔️Xem các thông số trên đầu báo beam
Kết nối bằng hai dây cáp vào cổng S1 và S2, không cần phân biệt cực âm dương. Nhớ ngắt mọi nguồn điện đang nối với đầu báo.
Bật bộ lập trình lên, nhấn phím 1 để xem mã địa chỉ và mức độ nhạy khói.
Bấm phím “Page” để xem thông số khoảng cách hoạt động.
Bấm “Page” lần nữa để quay lại thông số lúc trước.
Bấm “Exit” để thoát khỏi chương trình.
✔️Điều chỉnh độ nhạy
Kết nối vào cổng S1 và S2, không quy định cực âm dương, nhớ ngắt các nguồn điện.
Bật bộ lập trình lên, bấm phím “3” và hiển thị “Độ nhạy và khoảng cách (m)”
Nhập độ nhạy ở cấp độ số 1, 2, 3 bằng cách bấm phím “Clear” và nhập giá trị vào rồi bấm phím “Write”. Khi con trỏ nháy sang ô chỉ khoảng cách thì có nghĩa là độ nhạy đã được lưu vào chương trình. Nếu có chữ “Fail” hiện ra có nghĩa là lỗi chưa nhập được và cần phải làm lại.
✔️Điều chỉnh khoảng cách
Kết nối vào cổng S1 và S2, không quy định cực âm dương, nhớ ngắt các nguồn điện.
Bật bộ lập trình lên, bấm phím “3” và hiển thị “Độ nhạy và khoảng cách (m)”. Sau đó bấm phím “0 /Page” để con trỏ chỉ đến ô định khoảng cách. Nhập giá trị 1, 2, 3, 4 tương ứng với các giá trị khoảng cách rồi nhấn “Write” (xem hình 11).
❌Lưu ý: nếu hiện lên chữ “Success” nghĩa là đã nhập thành công, nếu hiện “Fail nghĩa là chưa nhập được và cần làm lại.
⭐Hiệu chỉnh đầu báo beam
✔️Chuẩn bị hiệu chỉnh
Hãy đảm bảo rằng đầu beam và gương phản xạ đều đã được lắp đặt đúng cách và chắc chắn.
Hãy đảm bảo rằng không bị vật gì che khuất tầm nhìn giữa đầu báo và gương và cả hai đang nằm trên cùng một trục ngang.
Hãy đảm bảo rằng đã lắp đủ số gương phản xạ cần thiết tùy theo khoảng cách như đã nói ở trên.
Hãy đảm bảo rằng đã cài đặt đúng khoảng cách hoạt động trên thiết bị bằng bộ lập trình cầm tay.
Đảm bảo rằng các dây cấp nguồn và dây tín hiệu đã được lắp đặt đúng.
✔️Bắt đầu
Tháo nắp che đầu báo và bật nguồn điện lên.
Đặt tô vít từ tính lên công tắc từ (SW1). Sau một lúc đèn LED màu xanh sẽ bật lên hoặc nhấp nháy, nhấc tô vít từ tính ra và để đầu báo cân chỉnh tự động.
❌Lưu ý: Tránh để các vật khác chắn tầm nhìn giữa đầu báo và gương. Không làm gì ảnh hưởng tới đầu báo khi nó đang tự đông cân chỉnh.
✔️Định vị gương phản xạ
Đèn định vị laser sẽ được bật lên tự động. Kiểm tra gương phản xạ xem tia laser có chiếu đúng vào tâm gương hay không.
Khi bạn đã xác định được vị trí chính xác, nới lỏng vít M4x12 và điều chỉnh theo chiều ngang và chiều dọc cho đến khi tia laser chiếu đúng vào tâm gương. Xem hình 8.
❌Lưu ý: Trong quá trình điều chỉnh, bộ hiển thị hướng dẫn sẽ có các con số thay đổi — đây không phải là con số chỉ thị mức độ mạnh yếu của tín hiệu. Nếu con số là [0] có nghĩa là vị trí gương phản xạ chưa đúng và cần tiếp tục điều chỉnh định vị.
✔️Hiệu chỉnh tín hiệu
Điều chỉnh độ mạnh yếu tín hiệu bằng nút hiệu chỉnh ngang — dọc, khi đó màn hình trên thiết bị sẽ thể hiện các con số từ 1 đến 8, biểu thị độ mạnh yếu của tín hiệu. Cố gắng đạt số 8 là tốt nhất. Tuy nhiên, với những khoảng cách xa, số 2 hay số 3 cũng là chấp nhận được.
❌Chú ý: Nếu trên màn hình hiển thị số 9 có nghĩa là khoảng cách đã bị cài đặt sai trước đó. Tắt đầu báo đi và lập trình lại khoảng cách bằng bộ lập trình bằng tay.
Khi đèn LED màu xanh không nhấp nháy nữa mà sáng liên tục, có nghĩa là tín hiệu đang ở mức chấp nhận được.
Xiết chặt lại vít M4x12, và hãy sẵn sàng để thực hiện bước tiếp theo.
✔️Kết thúc cài đặt
Lắp lại nắp che đầu báo và xiết chặt bốn con vít.
Đặt tô vít từ tính lên công tắc từ.
Khi đèn LED màu xanh tắt đi, nhấc tô vít từ tính ra để đầu báo kết thúc phần hiệu chỉnh và chuyển sang chế độ hoạt động bình thường.
Cảnh báo: Lưu ý tránh cản trở chùm tia giữa bộ thu phát và gương phản xạ.
❌Chú ý: Đèn LED màu vàng và màu xanh sẽ lần lượt nháy khoảng 3 giây, rồi tới đèn LED màu đỏ nhấp nháy cứ 3 giây 1 lần, cho biết đầu báo đã được hiệu chỉnh xong.
Để đầu báo hoạt động bình thường ít nhất 20 giây rồi chuyển sang bước tiếp theo.
✔️Kiểm tra chức năng báo cháy
Dùng dụng cụ thử kèm theo trong hộp sản phẩm, che đi 1 nửa đầu báo. Sau 30 giây đèn LED đỏ sẽ sáng lên cho biết đang có báo cháy. Tiếp điểm HJ1 và HJ2 sẽ chuyển sang trạng thái thường đóng (NC). Xem hình số 9.
Bỏ dụng cụ thử ra và ngắt điện, sau 2 giây đầu báo sẽ reset lại.
✔️Kiểm tra lỗi
Sử dụng dụng cụ thử kèm theo trong hộp sản phẩm che đi một nửa đầu báo. Ngay khi đèn LED màu vàng bật lên, thể hiện có lỗi, tiếp điểm GZ1 và GZ2 sẽ chuyển sang trạng thái thường đóng (NC). Xem hình 13.
❌Chú ý:
Nếu ta bỏ dụng cụ thử ra trước 15 giây, đầu báo sẽ tự động reset về trạng thái bình thường.
Nếu ta để dụng cụ thử lâu hơn 15 giây, tín hiệu báo cháy sẽ được kích hoạt. hãy ngắt nguồn điện để đầu bao có thể reset sau 2 giây.
⭐Các chức năng khác
✔️Tự động bù anh sáng
Khi có bụi xuất hiện trong khu vực làm việc của đầu báo, bộ thu, bộ phát và gương phản xạ cũng sẽ bị bụi bao phủ, làm ảnh hưởng đến hoạt động bình thường. Để giải quyết vấn đề này, chúng tôi thiết kế thêm chức năng tự động bù ánh sáng. Khi có bụi trên thiết bị, thiết bị sẽ tự đánh giá mức độ nhiễm bụi và điều chỉnh bù tín hiệu bằng các thuật toán và khiến cho đầu báo có thể tiếp tục hoạt động bình thường. Khi bụi phủ lên một lớp quá dầy, vượt quá khả năng tự bù, đầu báo sẽ phát tín hiệu báo lỗi.
Tự chẩn đoán và tín hiệu quang
Đầu báo có chức năng tự kiểm tra việc phát chùm tia, thu chùm tia và phân tích tín hiệu. Khi có lỗi trong các khâu này, đầu báo sẽ phát tín hiệu báo lỗi.
✔️Bảo trì
Thông báo tới những người liên quan trong khu vực về việc tiến hành bảo trì.
Ngắt kết nối đầu báo beam ra khỏi tủ trung tâm báo cháy để tránh báo động khi bảo trì.
Đừng cố gắng sửa chữa hay hiệu chỉnh gì với các linh kiện trong thiết bị, điều này sẽ làm ảnh hưởng tới khả năng hoạt động bình thường của đầu báo và nhà sản xuất sẽ từ chối bảo hành.
Sử dụng khăn mềm để làm sạch đầu báo. Không sử dụng các hóa chất tẩy rửa.
Thông báo tới những người liên quan về việc kết thúc bảo trì. Kết nối lại với tủ trung tâm báo cháy và hãy chắc chắn rằng đầu báo đã hoạt động bình thường trở lại.
Vui lòng thực hiện việc này ít nhất 6 tháng 1 lần hoặc 3 tháng một lần.

✔️Phụ kiện kèm theo sản phẩm
Trong hộp thiết bị báo khói tia chiếu Tanda TX7310 có:
Bốn tấm nhựa cứng.
Hai con vít M4*12*10.
Bốn con vít ST4*30.
Đế treo.
Dụng cụ thử.
06 Æ4 flat
Tô vít từ tính.
✔️Giới hạn của đầu beam
Đầu beam được thiết kế để kích hoạt tín hiệu báo cháy khẩn cấp, tuy nhiên nó chỉ hoạt động khi được lắp trên hệ thống báo cháy cùng với các thiết bị khác. Việc lắp đặt đầu báo khói beam phải tuân theo các tiêu chuẩn, quy chuẩn, quy định về điện, hệ thống báo cháy tự động và các quy định khác.
Mọi loại máy cảm biến khói đều có hạn chế, vì đám cháy có thể bắt đầu và phát triển theo rất nhiều cách thức đa dạng và không thể dự đoán trước, chúng ta không thể biết các loại đầu báo khói nào sẽ phát hiện cháy sớm nhất. Đầu báo beam cũng vậy, không thể phát hiện được tất cả các loại đám cháy. Nói chung, đầu báo khói không thể phát hiện nguy cơ cháy trong trường hợp khói chưa đủ nhiều, nổ đột ngột, rò rỉ khí gas, rò rỉ các vật liệu dễ cháy hoặc khi có trẻ nghịch lửa bất cẩn. Khi lắp đầu báo khói ở những nơi thoáng gió, việc phát hiện khói sẽ bị trễ vì các luồng gió sẽ tạt khói trước khi khói kịp tiếp cận đầu báo. Thêm nữa, đầu báo beam cần phải được bảo trì kịp thời trước khi bị bụi phủ kín.
Đầu báo khói dạng tia chiếu cũng không thể hoạt động mãi mãi. Để hệ thống báo cháy hoạt động tốt, hãy luôn bảo trì hệ thống theo hướng dẫn của nhà sản xuất và quy định của pháp luật tại địa phương. Và nhớ rằng thời gian bảo trì định kỳ cần dựa trên điều kiện môi trường làm việc tại nơi lắp đặt thiết bị.
Đầu báo khói beam được lắp ráp từ những chi tiết điện tử. Dù rằng được sản xuất ra theo tiêu chuẩn cao trên dây chuyền hiện đại, các chi tiết này cũng có thể hỏng bất cứ lúc nào. Vậy nên, hãy kiểm tra thiết bị bạn đang dùng nửa năm một lần. Ngay khi phát hiện ra thiết bị hỏng, hãy liên hệ ngay với chúng tôi để thay thế thiết bị mới, đảm bảo hệ thống báo cháy hoạt động ổn định.
✔️An toàn
Để tránh bất những thiệt hại về người và tài sản và không làm ảnh hưởng đến sức khỏe con người, vui lòng đọc kỹ hướng dẫn này trước khi lắp đặt đầu báo beam Tanda TX7130 để chắc chắn rằng công việc được thực hiện đúng kỹ thuật.

⇒ Xem thêm : Module Ngõ Ra Yun Yang RY-01 24VDC

⭐⭐⭐Thông qua bài viết này, hy vọng đã giải đáp được thắc mắc về Cách Lắp Đặt Đầu Báo Khói Dạng Beam dành cho bạn. Nếu có bất kỳ thắc mắc về các sản phẩm thiết bị báo cháy - trung tâm báo cháy chống trộm... hoặc muốn đặt hàng, báo giá cụ thể với số lượng lớn hay thi công hệ thống phòng cháy chữa cháy thì bạn hãy liên hệ với ✔️⭐PCCC NIỀM TIN VIỆT qua website: https://napbinhchuachaygiare.com/ hoặc số hotline: 👉☎Hotline: 0933 873 114 (Zalo/Call) - 0933 978 114 để được tư vấn hoàn toàn miễn phí.

Để cập nhật thông tin giá thiết bị báo khói dạng BEAM mới nhất, quý khách hàng vui lòng liên hệ Công Ty chúng tôi để được hỗ trợ tốt nhất.

Mọi chi tiết mua hàng liên hệ

CÔNG TY TNHH TM DV PCCC NIỀM TIN VIỆT

Địa chỉ : 124/26 Phan Huy Ích, P.15, Q.Tân Bình, TPHCM

Hotline :☎Hotline: 0933 873 114 (Zalo/Call) - 0933 978 114

Email : pcccniemtinviet@gmail.com

Website :  https://napbinhchuachaygiare.com/
